雙面泡棉膠帶

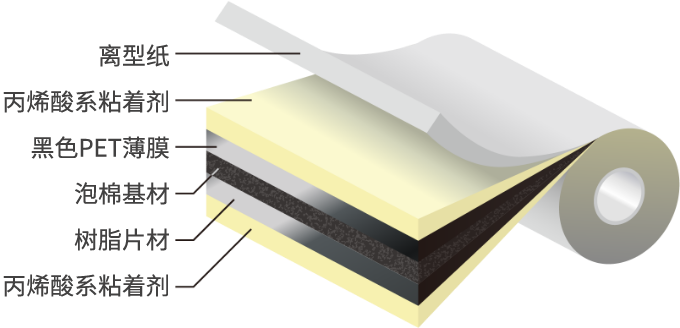

結(jié)構(gòu)&特點(diǎn)
- 具備可承受靜態(tài)重載的傾斜保持性能
- 可通過手工從貼合物上剝離膠帶的易剝離性
- 通過柔軟泡棉吸收回彈力，可在曲面上實(shí)現(xiàn)無翹起、無剝離的良好貼合
特性
1高傾斜保持性能
假設(shè)使用場景
假設(shè)為電視機(jī)傾斜安裝時(shí)的評(píng)估。

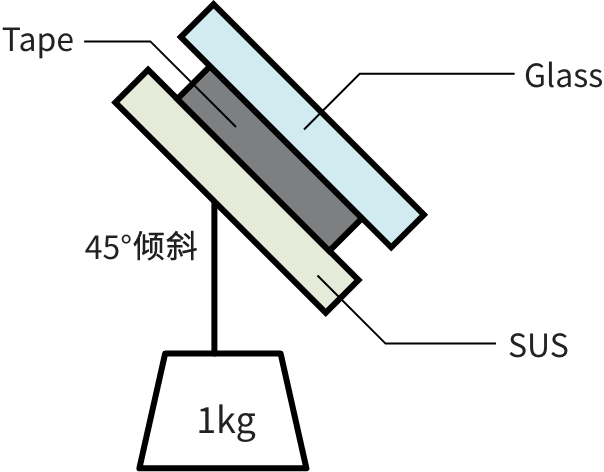

評(píng)價(jià)方法
- 將膠帶在玻璃及SUS表面加壓貼合。
- 懸掛1kg的砝碼，測量直到發(fā)生脫落的時(shí)間。
| 測量溫度 | 60°C 90%RH |
|---|---|
| 膠帶尺寸 | 25mm × 25mm |
| 加圧條件 | 5kg*10sec |
| 放置條件 | 23°C 50%RH*24hr |
| 傾斜角度 | 45° |
| 評(píng)價(jià)時(shí)間 | ~500h |

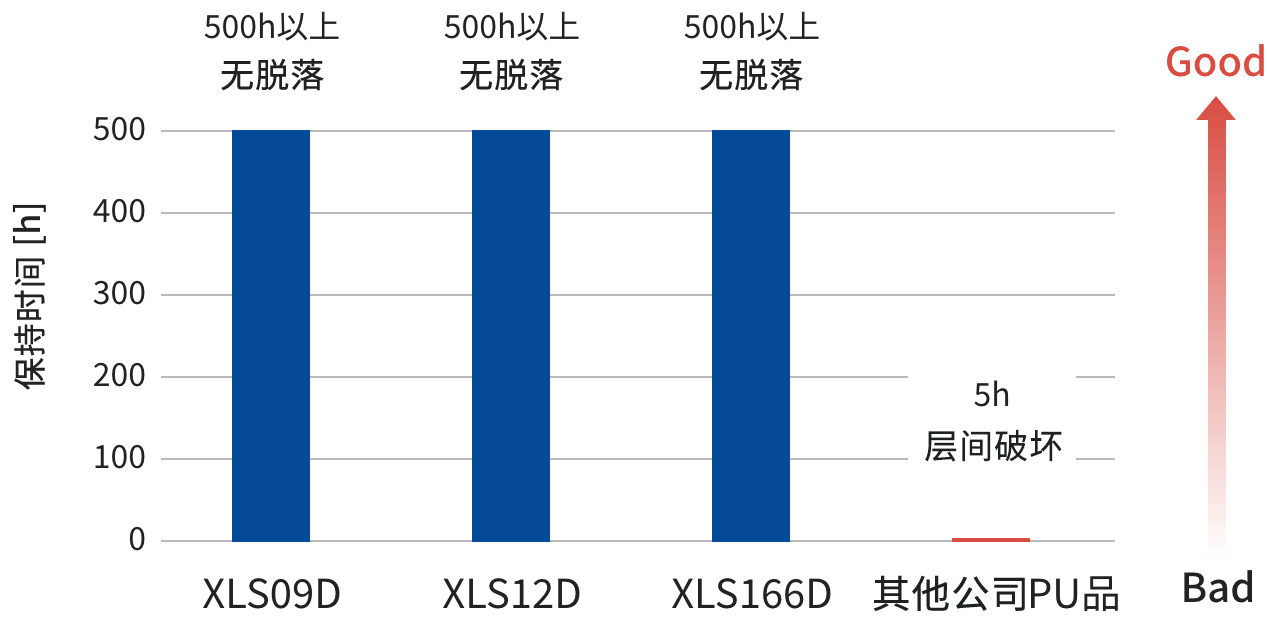

結(jié)果
基材強(qiáng)度較高的積水產(chǎn)品在傾斜耐久試驗(yàn)中也不會(huì)發(fā)生脫落。
2高耐水解性能
驗(yàn)證在高溫高濕環(huán)境下的剪切拉伸試驗(yàn)

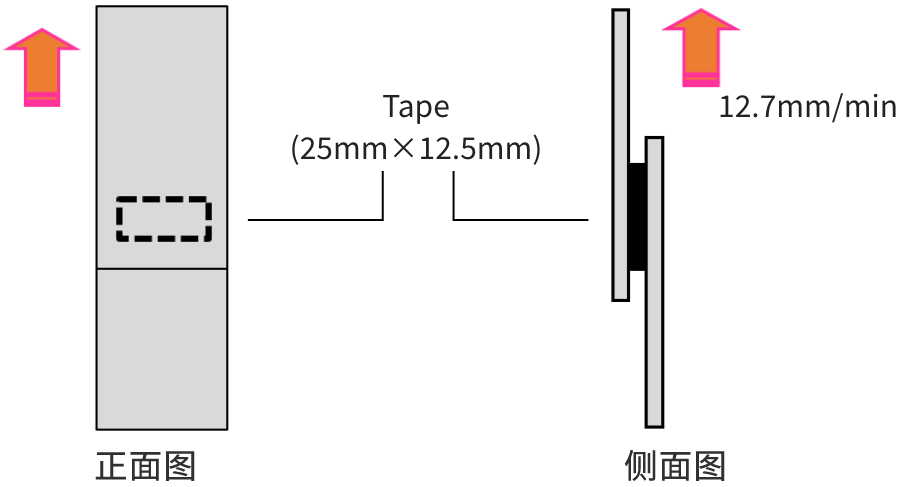

測評(píng)方法
- 將SUS用25 mm寬的方形膠帶粘合，并在常溫下固化24小時(shí)后，測量一次剪切強(qiáng)度。
- 在85℃85%的環(huán)境下進(jìn)行放置，并按相同時(shí)間間隔測量剪切強(qiáng)度，直至1,250小時(shí)。
- 以0小時(shí)的剪切強(qiáng)度為基準(zhǔn)（100%），計(jì)算各測量時(shí)間的相對強(qiáng)度（%）。
| 被粘物 | SUS/SUS |
|---|---|
| 膠帶尺寸 | 25mm × 12.5mm |
| 加圧條件 | 5kg × 10sec |
| 放置條件 | 在23℃50%RH下放置24h后，在85℃85%RH下進(jìn)行保存 |
| 試驗(yàn)溫度 | 從烘箱中取出后進(jìn)行冷卻，然后在23℃50%RH下進(jìn)行測量 |
| 試驗(yàn)速度 | 12.7ｍｍ/min |

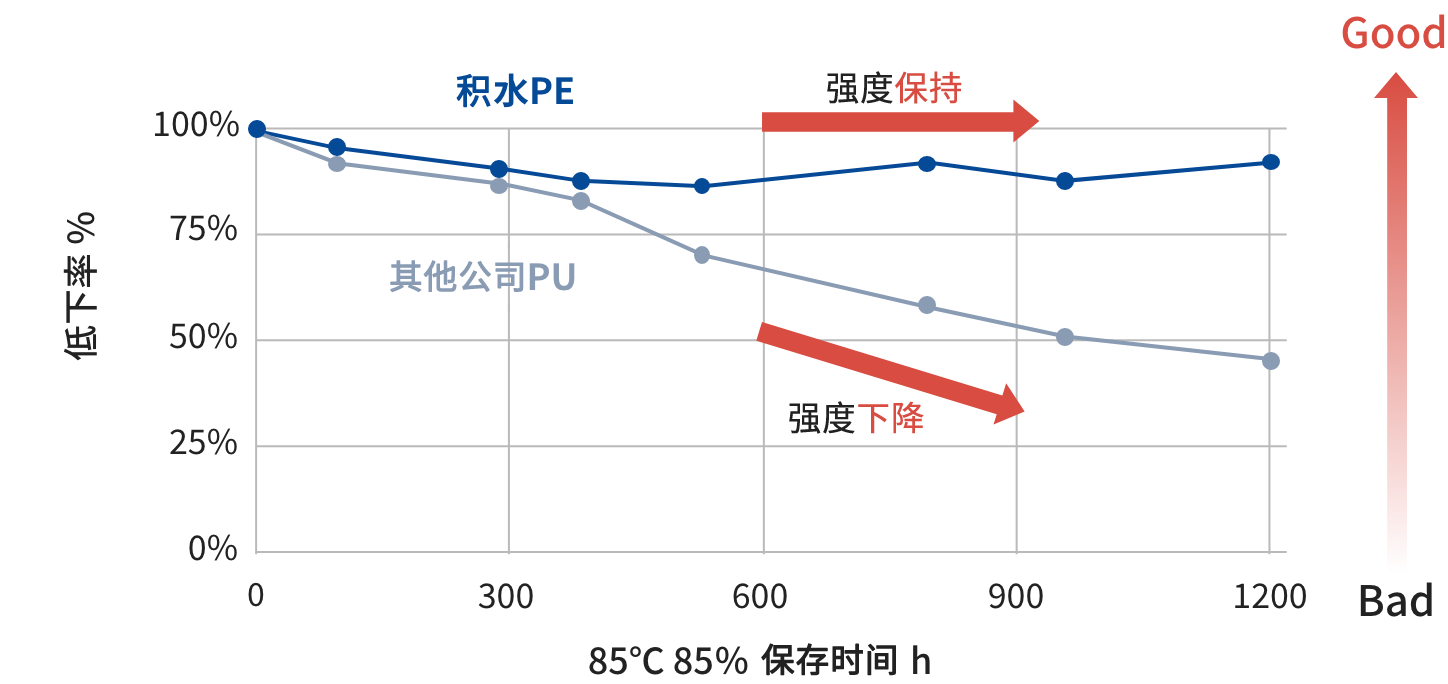

結(jié)果
由于積水PE產(chǎn)品不會(huì)因水解而發(fā)生劣化，即使長期使用也能保持基材強(qiáng)度。
3高易拆卸性
測試方法

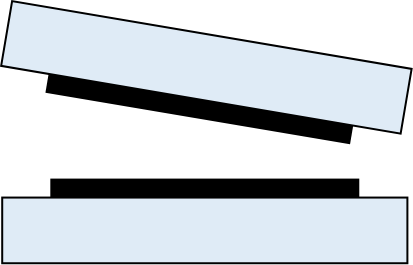

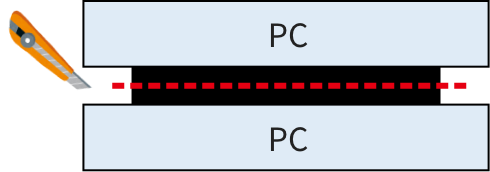

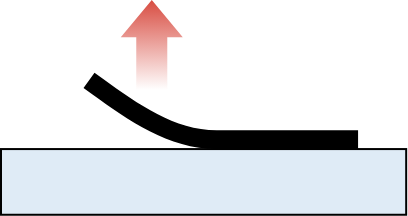

將2片PC用5 mm寬的膠帶黏合，並將泡棉層間撕開分解後，再撕下膠帶。
結(jié)果
| 膠帶 | 切割時(shí)碎屑 | 重工 | 樣品照片 | ||
|---|---|---|---|---|---|
| 結(jié)果 | 理由 | 結(jié)果 | 理由 | ||

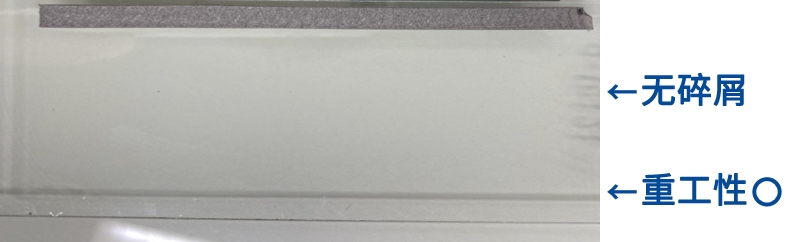

| 積水PE材質(zhì)產(chǎn)品 |  (無碎屑) |
由于“發(fā)泡體基材”為 獨(dú)立氣泡結(jié)構(gòu)且 強(qiáng)度較高 |
(無殘膠) |
由于『可重工層』的 強(qiáng)度較高 |
 |

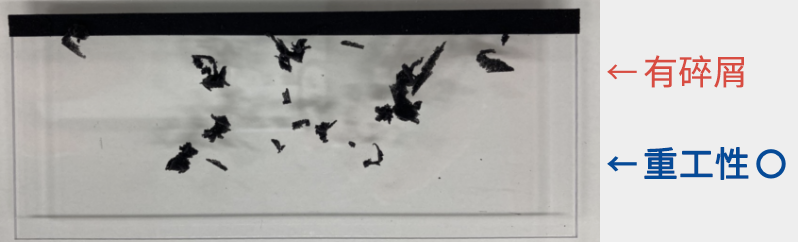

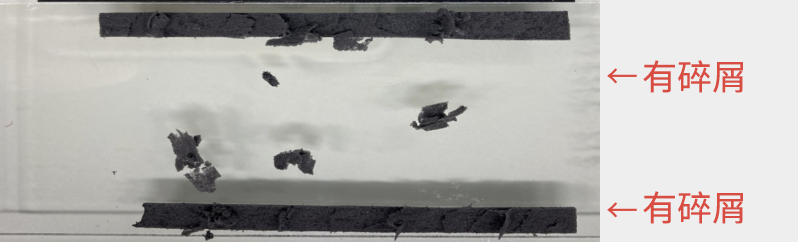

| 其他公司A PU產(chǎn)品 |  (產(chǎn)生碎屑) |
由于“發(fā)泡體基材”為 連續(xù)氣泡結(jié)構(gòu)且 強(qiáng)度較低 |
(無殘膠) |
由于『可重工層』的 強(qiáng)度較高 |
 |
| 其他公司B PU產(chǎn)品 | (產(chǎn)生碎屑) |
由于“發(fā)泡體基材”為 連續(xù)氣泡結(jié)構(gòu)且 強(qiáng)度較低 |
(有殘膠) |
由于『可重工層』的 強(qiáng)度較低 |
 |
積水產(chǎn)品在加工性與可重工性方面表現(xiàn)出色，且作業(yè)性優(yōu)異。
4曲面追隨性
推測狀況
假設(shè)框體為PC被粘物并用于曲面顯示畫面的情況下進(jìn)行的測評(píng)。

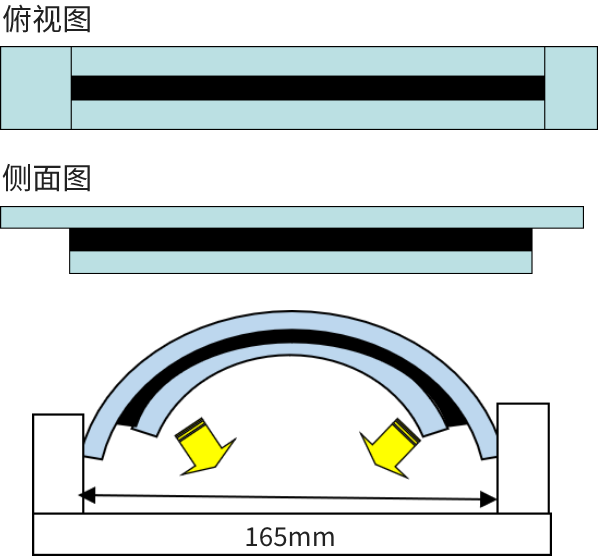

測評(píng)方法
- 將PC板彼此之間用膠帶粘合壓接，并放置24小時(shí)。
- 將PC板彎曲，確認(rèn)膠帶是否出現(xiàn)翹起或剝離。
| 測評(píng)結(jié)構(gòu) | 使用OLS09D結(jié)構(gòu)膠帶進(jìn)行測評(píng) |
|---|---|
| 被粘物① | PC板 2mm × 25mm × 150mm |
| 被粘物② | PC板 1mm × 25mm × 200mm |
| 膠帶尺寸 | 3mm × 150mm |
| 加圧條件 | 2 kg滾輪 X 1次往返（10 mm/sec） |
| 放置條件 | 23℃ 50%RH*24hr |
| 測評(píng)溫度 | 60℃ 90%RH |
※當(dāng)弦長165 mm、弧長200 mm時(shí)，R（半徑）=95 mm（實(shí)際上，由于PC剛性的緣故，R小于95 mm）
結(jié)果
| 翹起距離 | X膠 |
|---|---|
| 1h翹起 | 0mm |
| 7 days翹起 | 0mm |
X膠產(chǎn)品在對PC被粘物的耐彎曲回彈性能方面表現(xiàn)優(yōu)異。
產(chǎn)品表
| 系列 | 泡棉材質(zhì) | 特征 | Tape Thickness (um) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 300 | 400 | 500 | 660 | 860-900 | 1200-1260 | 1600 | 1800 | |||
| ＊UM | PU | 高柔軟 | ー | ー | ー | XUM066D-3 LUM066D-3 |
XUM086D LUM09D |
XUM12D LUM126D |
XUM166D-1 | ー |
| ＊LS | PE | 高強(qiáng)度 | XLS03D LLS03D |
XLS04D | XLS05D | XLS066D | XLS09D LLS09D |
XLS12D LLS12D |
XLS166D LLS166D |
XLS18D |
※可根據(jù)要求開發(fā)不同厚度。
粘合劑的區(qū)別
X膠???強(qiáng)化PC粘合力，兼具耐熱性和高粘性的粘著劑
L膠???一種高端粘著劑，實(shí)現(xiàn)易貼合與高可靠性
用途

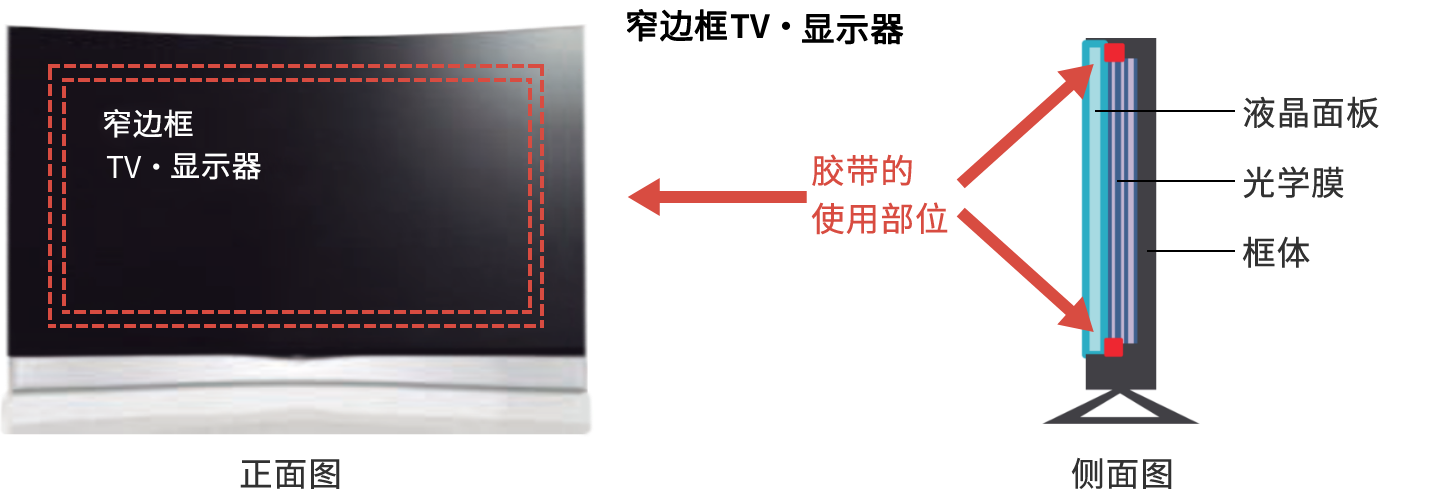

柔性泡棉膠帶的應(yīng)用場景
您是否有這樣的困擾？ 由銷售與技術(shù)支持團(tuán)隊(duì)為您提供服務(wù)
- 對現(xiàn)有膠帶的信賴性感到不滿
- 即使是又窄又小的粘貼區(qū)域，也希望穩(wěn)定發(fā)揮高粘結(jié)強(qiáng)度。
